| 我的自製光劍(會亮哦!) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 作者：歐立偉 時間：2002/06/22 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 身為星際大戰的愛好者，一直對於光劍有著莫名的愛好，也一直想擁有一把接近真實的光劍，雖然網路上到處都有人在賣，但是價格實在是偏高而且品質參差不齊，說實在的，只要有錢，擁有一把並不是什麼難事，但是我最在意的卻是，絕地武士怎麼可以不會製作光劍呢？
除了Hasbro推出的粗製爛造玩具型光劍外，目前網路上隨處可見專業的光劍製造者，撇開劍柄握把不談，最流行的光劍大概就屬EL（Electroluminescent）冷光、Plasma、及霓虹燈管，但是其中又以EL最紅最流行，因為他的價格、難度、甚至於耐玩度，都略高於其他幾種，於是經過幾個月的研究之後，我決定自己製作一把。 冷光簡單的來說是一種利用電能激發磷光物質產生光而不產生熱的現象，多半應用在手機面板、汽機車儀表板、廣告看板方面，由於冷光是運用網版印刷製成，因此可做的薄如紙一般，並可任易灣曲、折疊、裁減，應用面非常廣。 研究的過程中發現其實技術一點也不難，難在需要尋找適當的材料及本身需要的技能，不過老天不負苦心人，總算給我發現了適合的材料供應商及簡單又方便的技術需求。 以下就聽我一一道來：「如何輕鬆地製作一把可玩耍的光劍」。 所需材料 請參考以下材料表，更詳細的解說請看下文。
所需工具
製作冷光管 冷光管就是劍身的部份，說穿了就是把冷光線往壓克力管裏頭塞就是啦！本來應該要用冷光片捲起來放進去即可，但是這樣做的話劍身上會有一條細細的黑線（冷光片捲曲後總會有點空隙），不太好看，而且最重要的是，我找的那家廠商沒有符合我需求的冷光片。 製作時首先先用細的壓克力棒把約91公分長的描圖紙捲起來，不需太多層，約兩層即可，太厚會影響亮度，太薄則會露出冷光線扭曲在內部的樣子，不太好看。注意：描圖紙因為很薄所以很容意破，不太好捲，請要有點耐心！捲起來後將描圖紙塞入20mm的壓克力管後，就完成了管的外部構造囉！（如果可以買到白色或其他顏色半透明的壓克力管，就可以省略此步驟。） 接下來將冷光線彎曲成三段差不多九十公分的長度，並且稍微捲一下以方便塞入壓克力管（冷光線就像繩子一樣，可以任意彎曲折疊，不用擔心折斷什麼的），可在頭端綁上一條繩子（這樣待會兒就可以用拉的）拉進管子裏後，冷光劍身就完成了！這時可以將它通上電，拿在手上揮舞兩下，想像一下完成後的樣子，口水都快掉下來了！ 劍柄握把
鋁片選擇0.05mm或0.1mm的都可以，因為太薄的話就會像鋁箔紙一樣一碰就破，太厚的話，嘿嘿，還用說嗎？誰切得動啊？注意鋁片要很密地貼在膠片上，不然會很容易弄凹弄皺。 切下約25公分的40mm壓克力管，根據平面圖（將平面圖用膠帶貼在管子上）用焊槍在管上挖出合適大小的洞，當然如果有電鑽的話會更好，不過選用壓克力管的原因就是因為大家在家可以輕鬆製作，不需要任何特別的工具。 完成後將剛剛的膠片貼滿雙面膠後，就可以貼在壓克力管上，注意鑽孔的位置有無對齊哦！

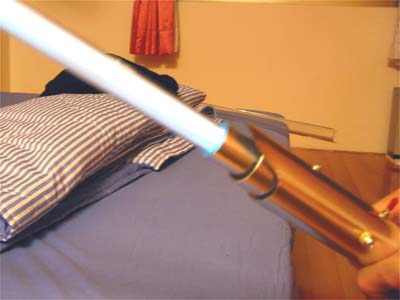

尾端護套是用螺絲栓上的，所以很牢固，絕對不會掉下來！ 安裝開關及合體 先將開關電線接好後，鎖入之前預留的開口，再將驅動器由劍柄尾端往前推，由於管子裏線路一大堆所以應該會卡得很緊，不過記得開關與驅動器連結的線要留長一點，因為以後會需要拉出來換電池。 接下來將冷光管依照劍柄平面圖的位置一樣鑿出四個洞（上下左右），再用螺絲將冷光管固定在劍柄裏，但是由於冷光管與劍柄的直徑差很多，所以一定會晃來晃去，因此我用另外兩種大小的管子做成"凸"字型，套在冷光管上並塞入劍柄，如此就將劍牢牢地卡住在劍柄裏，劍柄裏我還用了泡綿防止冷光管晃動劇烈而折斷。 好啦！大功告成！接下來就只剩美化的工作囉！ 我之前第一把劍是用水管束套在外面，看起來還蠻有樣子的，不過這一把我還在考慮要用什麼樣的裝飾，此外各種不同造型的螺絲也是不可或缺的裝飾品。 注意事項
|
我是先用電腦畫出劍身的平面圖，標明鑽恐的位置及切割邊，印出後將它貼在膠片上割下，再將膠片貼在鋁片上，割下後就完成了劍柄的外殼。（我的光劍的造型是參考了Luke的ANH型及Obiwan的EP1。）

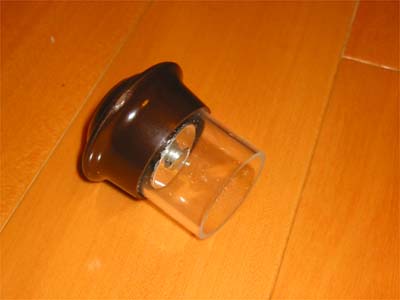

至於尾端可打開的部份是用小一號的壓克力管，切下一小斷約四公分，用熱融膠黏在桌腳護套上，在護套上貼上方型的防滑墊，最後再噴上黑色漆就好囉！底部的D-Ring則是將方型護套底部挖出一個凹槽，再嵌入D-Ring就好了。更多的圖片
